Installer un routeur avec une Freebox en mode routeur

Messagepar Wullfk » 23 Mai 2015, 23:22

Même tuto en image ici ==> camera-sur-freebox-comment-acceder-distance-t7069.html

Guide pour paramétrer un routeur externe branché derrière une Freebox en mode routeur

Introduction :

Le but ici est de vous expliquer la procédure pour configurer votre routeur externe et remettre votre Freebox avec son réglage par défaut c'est à dire avec le mode routeur actif, et enfin configurer quelques paramètres dans l'interface Web de la Freebox pour que le routeur externe puisse communiquer à travers la Freebox tout en conservant ces propres caractéristiques (comme en mode bridge)

La procédure de réglage du routeur est standard, c'est-à-dire que quelques soit votre routeur, vous devrez effectuer les mêmes manipulations

N'étant pas un spécialiste réseau, je n'entrerais pas dans l'explication des termes techniques, je me conterais juste de vous indiquer la marche à suivre.

Le Routeur :

La grande majorité des routeurs grand publique disposent de 5 connexions en RJ45 (1 port WAN et 4 ports LAN)

En configuration bridge de la Freebox (simple relais) le routeur est connecté de son port WAN au port WAN de la Freebox par lequel il récupère l'adresse IP publique de Free

  • On déconnecte (coté Freebox) le câble RJ45 qui relie la Freebox au port WAN du routeur.
  • Avec un PC connecté sur un des ports LAN du routeur, on accède à l'interface Web du routeur, par défaut l'adresse est 192.168.0.1

Après avoir saisie votre login et mot de passe d'accès, recherché l'onglet "réglage manuel" pour la connexion Internet.

C'est à ce niveau que tout ce fait sur le routeur.

Modifier l'adresse IP qui en mode bridge de la Freebox doit correspondre à votre adresse IP publique de votre F.A.I


  • Saisir l'adresse IP que vous souhaitez attribuer au routeur, du genre 192.168.1.X (par exemple 192.168.1.1) éviter le 0 et le 254 à la fin
  • Saisir le masque (subnet mask) : 255.255.255.0
  • Saisir la passerelle : 192.168.1.254 (adresse IP de la Freebox)
  • Mettez les serveur DNS Primaires et Secondaires (ceux de votre F.A.I , ou ceux de Google ou ceux d'OpenDNS).

On récapitule vous devriez avoir ceci :

· IP = 192.168.1.1

· Masque = 255.255.255.0

· Passerelle par défaut = 192.168.1.254

· DNS Primaires : 208.67.222.222

· DNS Secondaires : 208.67.220.220

(Les DNS choisit sont celle d'OpenDNS)

Vous ne changez strictement rien au reste de vos paramètres.

  • Sauvegarder vos nouveaux réglages.
  • Ouvrez une console DOS (invite de commande) et saisir la commande suivante : arp –a (arp <espace> tiret a)

Afin de récupérer et noter l'adresse MAC de votre routeur si vous ne l'avez pas déjà fait.

À ce stade votre routeur demandera sûrement à rebooter, ce qui est tout à fait normale car il faut qu'il prenne en compte les nouveaux paramètres.

Vous n'aurez momentanément plus de connexion internet sur les équipements reliés à votre routeur, mais je vous rassure ce n'est que provisoire.

La Freebox :

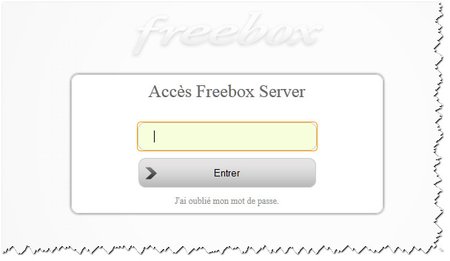

Raccorder un PC directement sur la Freebox afin d'accéder à son interface Web.

Une fois votre identification effectuée cliquer sur l'onglet Réseau Locale => Mode Réseau

  • Basculer en mode routeur, valider la modification en cliquant sur modifier puis rebooter votre Freebox
  • Retourné sur l'interface de la Freebox et cliquer sur Réseau local => Serveur DHCP => Configuration
  • Configurer la plage d'adresse que vous souhaitez avoir (ex: 192.168.1.1 à 192.168.1.5) une petite marge qui vous permettra de connecter d'autres équipements futur
  • Cliquez maintenant sur "Baux statiques" et saisir l'adresse IP WAN que vous avez attribué au routeur (voir plus haut) (ex:192.168.1.1)
  • Saisir aussi son adresse MAC que vous avez récupérée et notée
  • Cliquez à présent sur Redirection de ports => DMZ et activé là (IP DMZ = celle du routeur : 192.168.1.1
  • Profitez-en pour désactiver l'IPV6 car certains sites ne l'acceptent pas.

Note: bon à savoir, c'est qu'en mode bridge vous n'aurez pas accès aux fonctionnalités suivantes :

  • Service UpnP A/V et IGD désactivé.
  • Réseau personnel WiFi sur le Freebox Server désactivé.
  • TNT inaccessible en multiposte.
  • Service proxy WOL fourni par le Freebox Server désactivé.
  • Partage Windows du Freebox Server plus accessible par le voisinage réseau (uniquement accessible via \\mafreebox.freebox.fr ).
  • Service de découverte (mDNS) des partages pour Mac OS inopérant.
  • Le boitier Freebox Player ne sera plus accessible sur le LAN (uniquement pour FreeboxStore et le navigateur Web).
  • Service SeedBox désactivé
- Voilà on a fait le tour, et vous pouvez rebrancher votre routeur sur la Freebox, et par la même récupérer votre connexion internet soit en laissant un PC connecté sur un des ports LAN de la Freebox, et/ou sur le/les PC reliés au routeur externe
L'expérience est le nom que l'on donne à ses erreurs ~ Oscar Wilde
Configs Win 10Pro 64Bits / Ubuntu 14.04LTS 32/64Bits
VM Win8.1Pro 32Bits - VM Win10 Pro 32Bits - VM Debian 7.6 Wheezy - VM Win7 Pro 32Bits
Blogs : https:////easy.pc.blog.free.fr OU https:////easy-pc.over-blog.com
Avatar de l’utilisateur
Wullfk
Newser
Newser

Messages: 327
Enregistré le: 07 Déc 2014, 12:01

Re: Installer un routeur avec une Freebox en mode routeur

Messagepar Wullfk » 23 Mai 2015, 23:22

Re: Installer un routeur avec une Freebox en mode routeur

Messagepar Stephane439 » 10 Mai 2018, 21:25

Bonjour,

Merci à vous de partager ce guide super détaillé qui m'a bien aidé !
